防爆产品质量直接影响生产安全,世界大多数国家或地区都将防爆产品认证纳入强制管理,目前全球主要防爆认证体系大致分为四大类:国际电工委员会IECEx认证体系、欧盟ATEX认证、俄罗斯防爆(012认证)、中国防爆认证体系。
Part 1.国际电工委员会IECEx认证体系

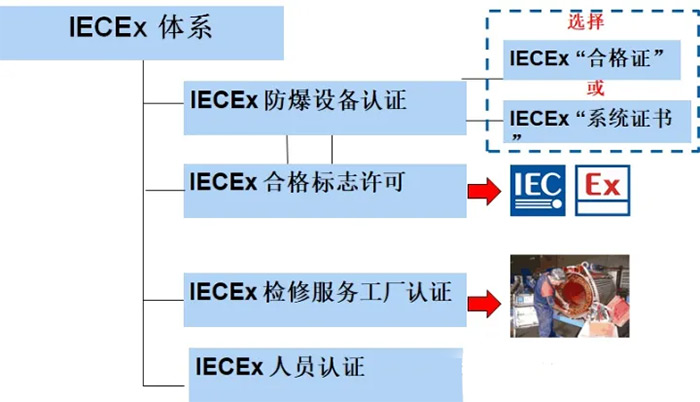

国际电工委员会防爆电气产品认证体系 (以下简称 IECEx 认证体系)成立于 1996年,秘书处设在瑞士日内瓦,是国际性的防爆认证组织。
Part 2.欧盟ATEX认证
01
ATEX/2014/34/EU指令
(1)潜在爆炸性环境用设备和保护系统(ATEX)
(2)在欧盟属于强制性认证
02
ATEX/2014/34/EU指令内容
(1)适用于矿用和厂用设备
(2)划分为气体和粉尘环境
(3)规定了基本的健康和安全要求
(4)适用于电和非电设备
(5)适用于潜在危险性环境
(6)规定了设备级别和相应标志
(7)控制设计和制造
(8)规定了制造商的责任
03

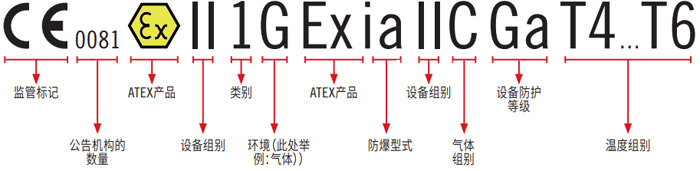

ATEX/2014/34/EU指令防爆标志举例
Part 3.俄罗斯防爆(012认证)
TP TC 012是针对防爆产品的法规,也叫TR CU 012,是防爆产品出口俄罗斯、白俄罗斯、哈萨克斯坦等欧亚经济联盟国家所必须的强制性CU-TR认证(EAC认证)的法规。2011年10月18日№825决议TP TC 012/2011《防爆设备安全性》海关同盟技术法规自2013年2月15日生效,所有防爆产品在通过该法规,并正确黏贴EAC标识和防爆Ex标识后,才能顺利进入欧亚经济联盟市场。爆炸环境中使用的设备以及防爆产品或防爆部件出口到欧亚经济联盟成员国的话必须要符合该技术法规的要求,获得欧亚经济联盟CU-TR认证(即EAC-EX防爆证书)。TP TC 012法规适用于电气防爆产品和在防爆环境运行的非电气产品。
Part 4.中国防爆认证体系
中国防爆认证基本采取国际IECEx体系和标准。
01
防爆合格证制度
适用于防爆CCC认证产品目录之外的非矿用设备,采取型式检验的认证方式。
02
防爆ccc认证制度
适用于防爆CCC认证产品目录的防爆设备,采取型式检验和工厂审厂的认证方式。
03
矿安安全标志认证制度
(煤安认证和矿安认证)
适用于煤矿和非煤矿井下使用的设备,采取型式检验和工厂审厂的认证方式。
防爆认证介绍
Q1.什么是防爆认证?
答:防爆认证是用于确定设备符合防爆标准的要求、型式试验和适应的例行试验并发放相关合格证书的工作。在爆炸性气体环境下,使用的设备必须按照防爆标准设计,并取得防爆证书。
在国内,凡是进入带有可燃性气体的电气设备都要进行防爆设计,因为电气设备产生的高温、电火花、电弧容易引起爆炸,防爆设计要符合国家标准*终通过国家实验室的检测进而取得防爆合格证认证,才能*终上市销售。针对这类产品,IEC国际成员工中都有自己国家对应的强制认证项目,例如国际IECEx认证、欧盟的ATEX认证等等。现阶段防爆型式对应的防爆标准如下;
国内爆炸性气体环境防爆认证标准:
1、GB3836.1-2021-爆炸性环境 第1部分:设备 通用要求
2、GB3836.2-2021-爆炸性环境 第2部分:由隔爆外壳“d”保护的设备,防爆标志:Ex d
3、GB3836.3-2021-爆炸性环境 第3部分:由增安型“e”保护的设备,防爆标志:Ex e
4、GB3836.4-2021-爆炸性环境 第4部分:由本质安全型“i”保护的设备,防爆标志:Ex i
5、GB/T3836.5-2021 爆炸性环境 第5部分 由正压外壳p保护的设备,防爆标志:Ex p
6、GB/T 3836.6-2017 爆炸性气体环境用电气设备 第6部分:油浸型“o”,防爆标志:Ex o
7、GB/T 3836.7-2017 爆炸性气体环境用电气设备 第7部分:充砂型“q”,防爆标志:Ex q
8、GB3836.8-2021 爆炸性环境 第8部分:由“n型”保护的设备,防爆标志:Ex n
9、GB3836.9-2021 爆炸性环境 第9部分:由浇封型“m”保护的设备,防爆标志:Ex m
10.GB/T 3836.11-2017 爆炸性环境 第11部分:气体和蒸气物质特性分类 试验方法和数据
11.GB/T 3836.12-2019 爆炸性环境 第12部分:可燃性粉尘物质特性 试验方法
12.GB/T 3836.13-2021 爆炸性环境 第13部分:设备的修理、检修、修复和改造
13.GB 3836.14-2014 爆炸性环境 第14部分:场所分类 爆炸性气体环境
14.GB/T 3836.15-2017 爆炸性环境 第15部分:电气装置的设计、选型和安装
15.GB/T 3836.16-2017 爆炸性环境 第16部分:电气装置的检查与维护
16.GB/T 3836.17-2019 爆炸性环境 第17部分:由正压房间“p”和人工通风房间“v”保护的设备
17.GB/T 3836.18-2017 爆炸性环境 第18部分:本质安全电气系统
18.GB 3836.20-2010 爆炸性环境 第20部分:设备保护级别(EPL)为Ga级的设备
19.GB/T 3836.21-2017 爆炸性环境 第21部分:设备生产质量体系的应用
20.GB/T 3836.22-2017 爆炸性环境 第22部分:光辐射设备和传输系统的保护措施
21.GB/T 3836.23-2017 爆炸性环境 第23部分:用于瓦斯和/或煤尘环境的I类EPL Ma级设备
22.GB/T 3836.24-2017 爆炸性环境 第24部分:由特殊型“s”保护的设备
23.GB/T 3836.25-2019 爆炸性环境 第25部分:可燃性工艺流体与电气系统之间的工艺密封要求
24.GB/T 3836.26-2019 爆炸性环境 第26部分:静电危害 指南
25.GB/T 3836.27-2019 爆炸性环境 第27部分:静电危害 试验
26.GB/T 3836.28-2021 爆炸性环境 第28部分:爆炸性环境用非电气设备 基本方法和要求
27.GB/T 3836.29-2021 爆炸性环境 第29部分:爆炸性环境用非电气设备 结构安全型“c”、控制点燃源型“b”、液浸型“k”
28.GB/T 3836.30-2021 爆炸性环境 第30部分:地下矿井爆炸性环境用设备和元件
29.GB/T 3836.31-2021 爆炸性环境 第31部分: 由防粉尘点燃外壳“t”保护的设备
30.GB/T 3836.32-2021 爆炸性环境 第32部分:电子控制火花时限本质安全系统
31.GB/T 3836.33-2021 爆炸性环境 第33部分:严酷工作条件用设备
32.GB/T 3836.34-2021 爆炸性环境 第34部分:成套设备
33.GB/T 3836.35-2021 爆炸性环境 第35部分:爆炸性粉尘环境场所分类
国内可燃性粉尘环境防爆认证标准:
1、GB 12476.1-2013 可燃性粉尘环境用电气设备 第1部分:通用要求
2、GB 12476.2-2010 可燃性粉尘环境用电气设备 第2部分:选型和安装
3、GB 12476.3-2007 可燃性粉尘环境用电气设备 第3部分:存在或可能存在可燃性粉尘的场所分类
4、GB 12476.4-2010 可燃性粉尘环境用电气设备 第4部分:本质安全型“iD”
5、GB 12476.5-2013 可燃性粉尘环境用电气设备 第5部分:外壳保护型“tD”
6、GB 12476.6-2010 可燃性粉尘环境用电气设备 第6部分:浇封保护型“mD”
7、GB 12476.7-2010 可燃性粉尘环境用电气设备 第7部分:正压保护型“pD”
8、GB 12476.8-2010 可燃性粉尘环境用电气设备 第8部分:试验方法 确定粉尘**点燃温度的方法
9、GB 12476.9-2010 可燃性粉尘环境用电气设备 第9部分:试验方法 粉尘层电阻率的测定方法
10、GB 12476.10-2010 可燃性粉尘环境用电气设备 试验方法 粉尘与空气混合物*小点燃能量的测定方法
国际IEC防爆认证标准:
1、IEC 60079-0 爆炸性环境 第0部分:设备 通用要求
2、IEC 60079-1 爆炸性环境 第1部分:由隔爆外壳“d”保护的设备
3、IEC 60079-2 爆炸性环境 第2部分:由正压外壳型“p”保护的设备
4、IEC 60079-5 爆炸性环境 第5部分:由充砂型“q”保护的设备
5、IEC 60079-6 爆炸性环境 第6部分:由油浸型“o”保护的设备
6、IEC 60079-7 爆炸性环境 第7部分:由增安型“e”保护的设备
7、IEC 60079-11爆炸性环境 第11部分:由本质安全型“i”保护的设备
8、IEC 60079-15 爆炸性环境 第15部分:由无火花型“n”保护的设备
9、IEC 60079-18 爆炸性环境 第18部分:由浇封型“m”保护的设备
10、IEC 61241系列标准 可燃性粉尘环境用电气设备
11、ISO/IEC80079-34 爆炸性环境 第34部分:设备制造商质量保证体系应用。
Q2.什么是防爆电气设备?
答:指在有爆炸危险气体和蒸汽的地方使用的电气设备。主要有防爆转换开关,防爆空气开关,工厂防爆磁力起动器,防爆控制按钮,防爆操作柱,防爆行程开关,防爆插销,防爆接线箱,防爆接线盒,防爆管件及密封材料,防爆照明灯具等。防爆电气设备的分类 1、矿井下 (I类产品) 用在煤矿井下区域 2、矿井上 (II类产品) 用在矿井上区域 石油石化,炼油场所,化工场所,机械场所等存在爆炸性气体的危险区域 3、粉尘区域 (III类产品) 用在有粉尘颗粒,飞絮物质的场所 分类爆炸性物质,分级和分组: 1.爆炸性产品可分为三类: 1)Ⅰ类别:矿井甲烷 2)Ⅱ类别:除煤矿瓦斯气体外的其他爆炸性气体(普通防爆认证);Ⅱ根据使用的爆炸环境类型,类电气设备可以进一步分类: ⅡA:丙烷; ⅡB:乙烯; ⅡC:氢气。 3)Ⅲ类别:爆炸性粉尘(含纤维粉尘防爆认证);Ⅲ分类电气设备 ⅢA:可燃性飞絮; ⅢB:非导电粉尘; ⅢC:导电性粉尘; 注:目前国内外主要是做Ⅰ类和Ⅱ类产品居多。
Q3.为什么要做防爆认证?
答:根据中华人民共和国标准化法,全部防爆标准为强制性标准,必须强制执行。在中国使用的防爆产品(含进口)必须经国家指定的防爆检验机构认证。防爆检验认证机构按照中国国家标准 GB3836 系列,针对防爆电机、防爆电气、防爆灯具、防爆仪器仪表、防爆通讯设备、防爆运输车辆和防爆机械设备等防爆性能的审查和检测,颁发防爆合格证书。国内的煤安认证除了采用GB3836标准外,还采用了中国特有的矿用产品行业标准。我国的防爆标准基本根据国际电工委员会IEC标准制定。同等版本的国标与欧洲标准相关参数基本相同,但由于时间上的落后,国标相关参数就与欧洲标准有了差别,以隔爆接合面间隙为例,国标IIAIIB分别执行不同的间隙要求,而IEC标准在2004、2007版中IIA与IIB已经执行相同参数要求了。但国内防爆标准的要求和IEC也基本一致,中国的GB3836标准(气体)和GB12476标准(粉尘)有的是直接采用IECEx防爆标准的。
Q4.防爆认证区域是怎么划分的?
答:中国采用和划分爆炸性危险场所IEC等效方法。国家标准GB根据50058-92的规定,爆炸性气体危险场所按其危险程度划分为0区,1区,2区,3个级别: (1)0区:环境中连续出现或长期出现爆炸性气体混合物; (2)1区:正常运行时可能出现爆炸性气体混合物的环境; (3)2区:在正常运行中不可能出现爆炸性气体混合物的环境,或者即使出现也只是短期存在的爆炸性气体混合物的环境。
注:0区,1区,2区实际上是产品销售的地方。 1.隔爆型:防爆标志“d”,防爆型设备适用于1.2区场所。隔爆型产品主要考虑结构,外壳部分设计; 2.本质安全型:防爆标志“i”,这种防爆型仅适用于弱电设备,适用于0.1.2.本安产品主要考虑电路,针对电路。PCB电路设计。
防爆认证申请要求
Q1.设备申请防爆合格证有什么要求?
01、资料准备要求(1)申请人经营营业执照(2)产品企业标准。企业标准应包含企标名称、企标号、发布和实施日期、编写依据、提出人、起草人、引用文件、产品规格型号、基本参数、防爆标志、使用环境条件、防爆相关技术条件、试验方法、检验规则、判定方法、产品标志、包装运输条件等(欧测可以协助编制)。(3)产品使用说明书。说明书应包含产品基本参数、使用环境条件、防爆标志、产品外形、安装使用规范、安全注意事项、警告语和其他与防爆有关的注意事项等(欧测可以协助指导)。(4)产品图纸。图纸应包含总装图、与防爆相关的零件图、电路原理图、印刷线路板图、丝印图、元器件材料表及铭牌图等,与防爆无关的图纸可不提供。图纸中应体现防爆结构和参数。(5)型号规格说明,如果是系列产品,还要有型号规格说明。(6)工艺文件。例如有浇封结构的产品,需提供浇封工艺文件。(7)产品规格书。(8)如产品中使用了已取得防爆合格证的部件,需提供对应部件的防爆合格证。
02、样品准备要求依据产品规格型号系列,送检具有代表性的产品,送检的样品需与提供的产品图纸保持一致。样机数量依据产品防爆型式和规格而定,一般为1-3件。玻璃件需提供玻璃3块,n型或浇封型需样品3件,浇封型需另提供未浇封前的部件至少1套,带有非金属外壳的需提供非金属标准样块;如有特殊拆装结构的需提供拆装工具,其他试验所需材料。
01、检测阶段检测阶段的主要工作在检测实验室。但是,如果遇到产品测试不合格需要整改的,企业需要积极配合整改以符合防爆标准的要求(欧测可以提供防爆技术指导)。
02、取得证书阶段(1)收到证书和报告,首先要检查信息是否有误。(2)上网查询证书编号是否跟纸质证书一致,同时确认证书的真伪。
